Photron Crysta 偏振高速相机系列

⭕Photron Crysta 偏振高速相机，用于双折射测量、薄膜厚度分析和表面粗糙度检测的二维分析，是了解双折射、延迟、应力和冲击断裂机制的材料和液体现象的强大工具。

 CRYSTA  可以测量树脂和玻璃等透明材料以及复杂流体的 “相位差（nm）” 和 “主轴方位角（°）”  的分布。相位差与材料内部应力强度成正比，主轴方向则指示内部结构的取向角度。由于它仍可用作 “传统” 的单色高速相机，CRYSTA  正被用作众多研发领域中全新的评估技术。

以下是一些可以使用 CRYSTA 研究的应用示例:

CRYSTA 偏振高速相机

功能特点

✅ 可实现透明材质 “内应力” 与 “取向结构” 的可视化；

✅ 极化可以测量和视觉化各种物理量和物理特性；

✅ 独有核心技术 - 偏振高速影像传感器；

✅ 可为透明材质及成型品研发提供全新评估指标；

✅ 基于 CRYSTA 系列高速偏光干涉仪的研发；

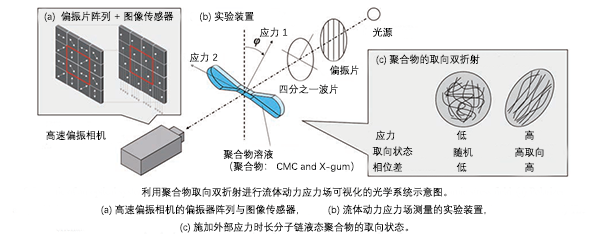

开发流体动态应力场的实验可视化方法

流体动力应力场的可视化将成为新一代材料开发和医疗应用（therapy application）的重要技术之一。

应力场可视化的原理是材料或流体的光弹性（Photoelasticity）变化。施加的应力会导致穿过观测物体的偏振光产生双折射延迟（birefringence retardation）。

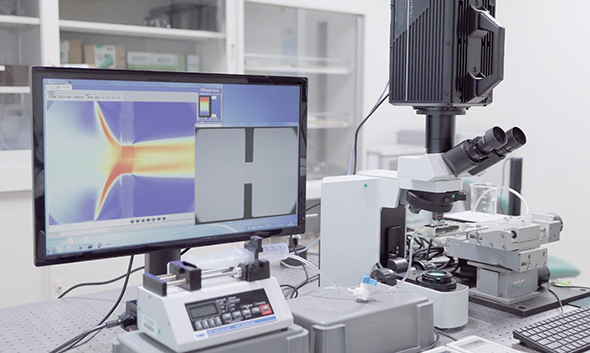

Photron 高速偏振相机系统利用偏振光的延迟来可视化应力分布并以高频率记录下来。

偏振光可以测量和可视化各种物理量和特性

偏振光无法用肉眼识别，它是「光波在单一平面内振荡」的光。由于光的偏振状态会因透射物体的内部结构和反射物体的表面形状而变化，因此可通过获取光进入物体前和离开物体后的偏振状态，来测量各种物理量并可视化现象。通过将这种「偏振信息」与「传统」高速相机影像相结合，可以在分析影像中透明材料固有应力的同时，研究施加在切削工具上的载荷，并理解冲击测试和流动现象中的应力传播和弛豫过程。这使我们能够可视化「传统手段」无法看到的事件，并以非接触方式定量测量取向膜空间性能的均匀性。

专有核心技术「偏振高速影像传感器」

这种独特的影像传感器采用了由  Photron 和 Photonic Lattice  联合开发的、每个像素具有不同取向的光子晶体型微偏振元件阵列。它不需要过去被视为偏振测量不可或缺工具的旋转偏振板。CRYSTA  现在可以通过一次超短曝光获取偏振测量所需的光强度信息。此外，通过将传感器独特的像素并行读出电路与偏振元件直接连接，我们开发了一种全新类型的影像传感器，其可重复取样速度比之前可实现的速度快  1000 倍以上。

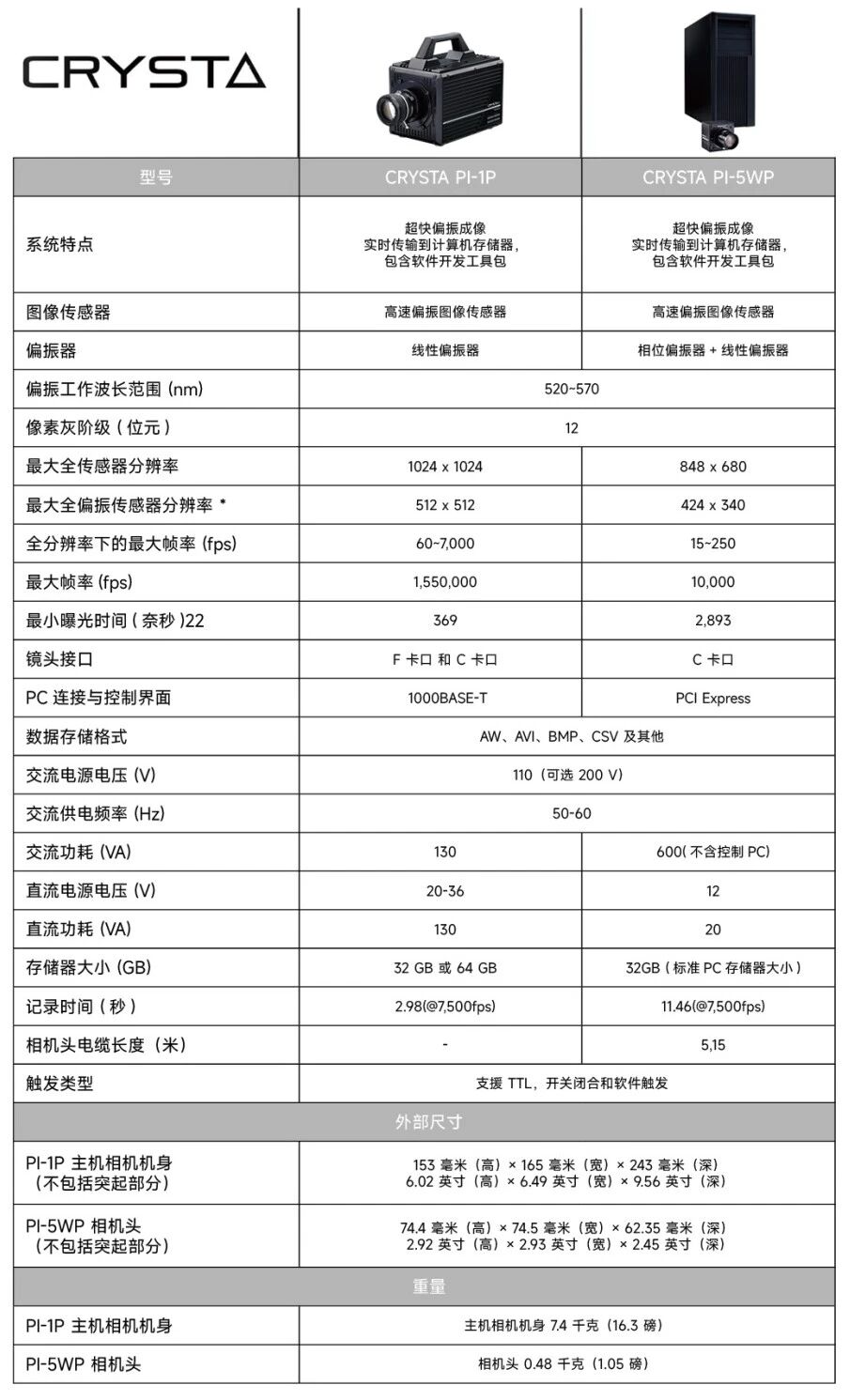

产品规格
