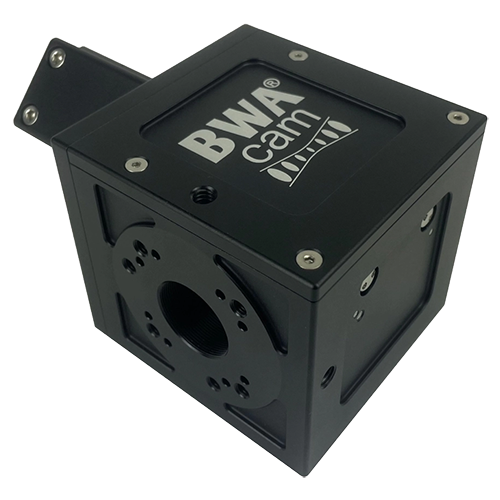

光斑分析仪 BWA-CAM®

● BWA-CAM 是一套精密测量系统，专用于分析聚焦激光光束沿传播轴的轮廓特性。‌系统通过高分辨率相机与自动平移平台，能高精度采集并重建光束腰径、发散角及M²值等关键参数。它兼容广泛的波长与功率范围，是‌激光对准、工艺优化及科研应用‌的理想工具。

功能特点

获得专利的BWA-CAM激光光束腰分析系统，集成了专用相机与软件，能够对连续与脉冲激光进行“实时”测量、分析与监测。其卓越之处在于，BWA-CAM是当前市场上‌唯一能在单个脉冲内即可完成激光M²值精确测量‌的系统。本系统的设计与性能验证严格遵循激光光束特性相关的‌ISO11146‌与‌ISO 13694‌国际标准。

在任何激光应用中，光束轮廓都是实现激光高效利用的关键信息源。通过对光束的‌空间轮廓、圆度、质心、像散及M²值‌进行持续监测，该系统能为激光及整个光束传输光路中的潜在问题提供‌早期预警‌，从而有效提升产品品质与工艺可靠性，显著减少废品产出。

此外，BWA-CAM采用高度‌模块化设计‌，可根据不同的应用场景与激光波长进行灵活配置，适应性广泛。

激光应用实时制程监控

BWA-CAM能够容纳来自聚焦激光光束的数十瓦的直接功率；这取决于波长。使用额外的衰减器可以测量高达 30 千瓦的更高功率。

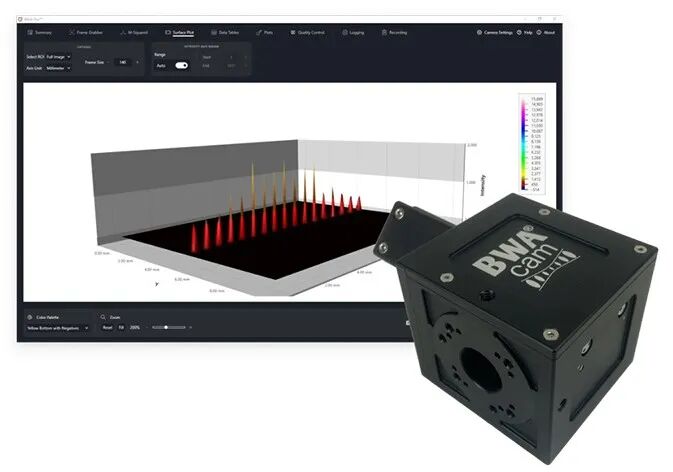

光束腰可以在主要感兴趣区域（ROI）中看到。最小的光斑位于一系列光斑的中间位置（见上方图像）。一旦多个光斑（每个光斑都是沿光束焦散线的空间横截面）几乎呈水平状态，软件会自动跟踪并确定 ROI 的大小，以实现精确的 M2 测量。

BWA-MON 配置适用于功率高达 30 千瓦以及从单模到 1 毫米芯径的光纤。

通过高效能实时光束分析相机系统BWA CAM，优化您的激光制程。该系统专为工业环境打造，提供高分辨率可视化呈现，确保切割、焊接、钻孔等各项应用的稳定性。

• ① 实时监控 — 实时检测光束波动，维持最佳效能
• ② 高分辨率成像 — 以超高清晰度，精确捕捉激光光束轮廓的细节
• ③ 工业级可靠性 — 坚固耐用，可耐受恶劣的制造环境

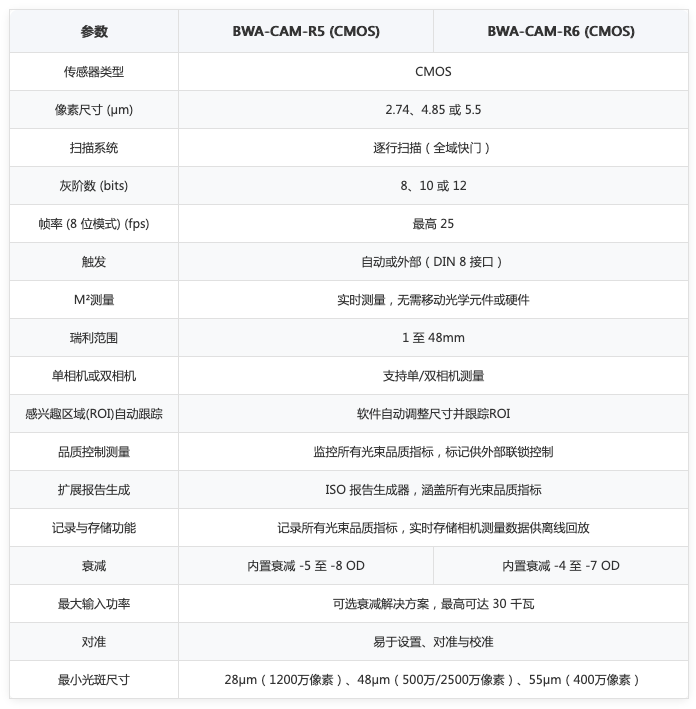

技术参数表

点击下方视频链接，了解更多
